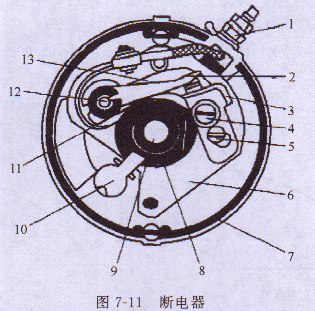

如圖7-11所示，小型發電機的斷電器是由固定在托板上的固定觸點和固定在觸點臂上的活動觸點組成。托板的一端有一軸孔，套在銷釘上。另一端有一槽，槽內擰入偏心調整螺釘。轉動偏心調整螺釘，可使托板及固定觸點繞銷釘擺動，從而改變固定觸點與活動觸點的距離。調整后，用固定螺釘將托板與觸點固定在固定盤上，活動觸點臂的中部有一夾布膠木的頂塊。片簧將活動觸點臂上的頂塊壓向凸輪，并力圖使兩觸點接觸。

當小型發電機的凸輪旋轉且其棱邊離開活動觸點臂上的頂塊時，活動觸點在片簧的作用下，與固定觸點閉合，初級繞組的電流流過并儲存電能。當凸輪的棱邊頂起活動觸點臂上的頂塊時，活動觸點與固定觸點分開，初級電流切斷，次級繞組感應出高電動勢。

小型發電機的斷電器凸輪的凸輪棱邊數等于汽缸數。四沖程小型發電機凸輪轉速為曲軸轉速的1/2，以實現機組曲軸每轉兩圈，各汽缸按工作順序點火一次。連在分電器軸上的斷電器凸輪由配氣凸輪軸上的螺旋齒輪通過分電器軸上的螺旋齒輪驅動。
